六角蜂窝斜管沉淀池的主要结构

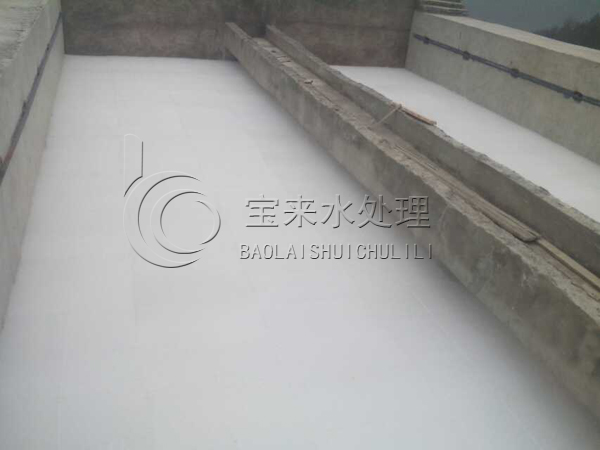

蜂窝斜管、斜板式沉淀池的结构与一般沉淀池相同，是由进口、沉淀区、出口与集泥区四个部分组成，只是在沉淀区设置有许多六角蜂窝斜管填料或斜板。

在斜板或蜂窝斜管沉淀池中，按照水流流过斜板的方向，可分为上向流、下向流和平向流三种。水流由下向上通过斜管或斜板，沉淀物由上向下，它们的方向正好相反，这种形式称作上向流(也称异向流)。水流向下通过蜂窝斜管或斜板与沉淀物的流向相同，这种形式称作下向流(也称同向流)。水流以水平方向流动的方式，称为平向流(也称横向流，仅适用于斜板)。目前，电厂的水处理中多采用上向流，多以蜂窝斜管填料作为组件组成斜管沉淀池。

1.进水区：水流从水平方向进入沉淀池，进水区主要有穿孔墙，缝隙墙和下向流蜂窝斜管填料进水等形式，使水流在池宽方向上布水均匀，其要求和设计布置与平流式沉淀池相同。为了使上向流斜管均匀出水，需要在蜂窝斜管以下保持一定的配水区高度，并使进口断面处的水流速度不大于0.02-0.05m/s。

2.斜板斜管的倾斜角：斜板与水平方向的夹角称为倾斜角，倾斜角a越小，截留速度u0越小，沉降效果越好，但为使污泥能自动滑下排泥通畅，a值不能太小，对上向流斜板、斜管沉淀池，a一般不小于55°-60°。对下向流斜板、斜管沉淀池因排泥比较容易，一般不小于30°-40°。

3.斜板斜管的形状与材质：为了充分利用沉淀池的有限容积，斜板或蜂窝斜管填料都设计成截面为密集形的几何图形，其中有正方形、长方形、正六边形和波纹形等。为了便于安装，一般将几个或几百个斜管组成一个整体，作为一个安装组件，然后在沉淀区安放几个或几十个这样的组件。
