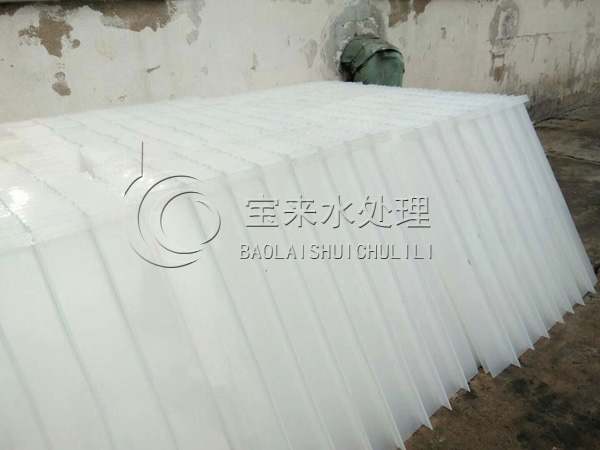

斜板填料沉淀池的结构与一般沉淀池的结构相同，一般沉淀池由进水口、沉降区、出水口和集泥区四部分组成，但沉淀区内有许多斜管或斜板。

      1.入水区
      水流从水平方向进入沉淀池，进水区主要以穿壁、缝隙壁和下向流斜管入口的形式进入沉淀池，使池水沿池宽方向的分布趋于均匀，其要求和设计布置与水平沉淀池的要求和设计布置相同，为了使上向流倾斜管排水均匀，必须在斜管下方保持一定高度的分配面积，入口段流速不大于0.002~0.05m/s。
      2.斜板斜管斜角
      斜板与水平方向的夹角称为倾斜角。倾斜角越小，截留速度越小，沉降效果越好。但是，为了使污泥滑落和排泥顺利，a值不应太小。对于上向流倾斜板和斜管沉淀池，A一般不小于55°-60°，很容易从倾斜板和斜管沉淀池排出泥浆，一般不小于30°-40°。

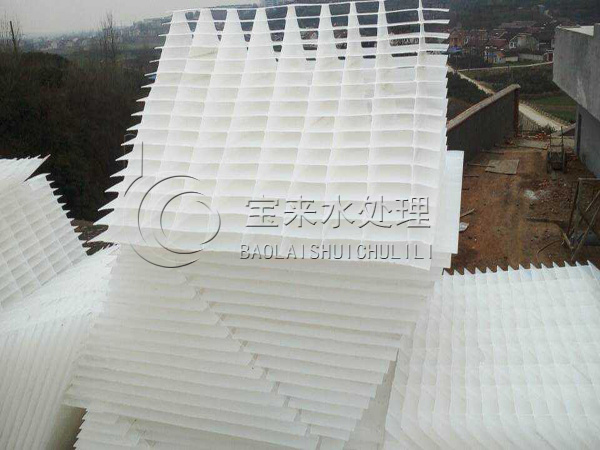

      3.斜板斜管的形状和材料

      为了充分利用沉淀池的有限体积，将斜板和斜管设计成正方形、长方形、六角形和波浪形等密集截面的几何形状。为了便于安装，通常将几个或数百个倾斜管作为一个安装部件，然后将几个或几十个这样的组件放置在沉淀区。斜板斜管的材料要求重量轻、牢度好、无毒、价格低廉。斜板通常是用厚0.4mm的硬PVC板热压。

      4.斜板的长度和间距
      斜管的长度越长，沉降效率就越高。然而，斜板斜管的制作和安装是很困难的，因为斜板斜管太长，而且在一定程度上增加了斜板斜管的长度，这就限制了斜板斜管长度的增加，限制了沉降效率的提高。当长度过短时，进气道过渡段长度的比例(进口过渡段指从倾斜管入口到层流的紊流过渡段)增大，有效沉降区长度相应减小，斜管过渡段长度在100~200 mm左右。经验表明，上向流斜板长度为0.8~1.0m，不应小于0.5m，下向流量约为2.5m。
      5.流出水域
      为了确保倾斜板斜管的出口均匀，集水器的布置也是非常重要的。所述集水装置由集水支管和集水管组成。集水分支槽为带孔集水槽、三角锯齿堰、薄堰、穿孔管等形式。从斜管出口到集水口的高度(即集水区高度)与集水枝之间的距离有关，应满足以下公式：h是清水区的高度，m≤L是集水管之间的距离，M的值一般为1.2~1.8 m，h为1.0~1.5m。
      6.粒子的沉降速度u0
      斜板内的流速与平流沉淀池的水平流速基本相同，一般为10-20mm/s，采用混凝处理时为0.0≤0.3~0.6mm/s。
      以上是斜板填料的相关内容，下次，小编将给您带来斜管沉淀池的结构图，方便您更好的；了解斜管填料。
